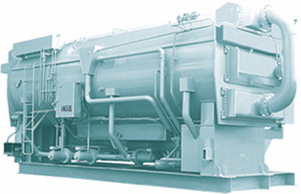

改善蒸汽消耗率的小型/轻量型吸收式冷冻机
冷冻机采用HITACHI(平行流)专利,实现设备轻量小型化,改善了蒸汽消耗率,在节能方面具有优秀表现。
HITCHI 专利:平行流方式原理
平行流方式是指吸收器中的稀释溶液,在溶液循环泵出口处分流成两等份,分别输送至高温再生器和低温再生器.与此相反的直流方式是将全部的稀释溶液先输送至高温再生器中浓缩后再次输送至低温再生器,因此不得不将高温再生器设计安装在较高的位置.根据平行流方式的特点,无需将高温再生器放置较高的位置,从而实现了设备的小型化.
平行流方式不仅实现了设备的小型化,也增强了系统的安全性和维保性.同时设计安装利用高温再生器的废热的热交换器,将近节约1/2的蒸汽消耗量,在节能方面也非常有建树.
制冷循环
双重效用吸收式冷冻机由蒸发器,吸收器高温再生器,低温再生器,冷凝器,热交换器,排水冷却器组成,具体作用如下:
1) 蒸汽器
蒸汽器管路循环冷冻水,在管路外测喷雾出冷媒,利用吸收蒸发潜热将冷冻水冷却.
2) 吸收器
浓缩液吸收了蒸汽器中蒸发的冷媒,变为稀释溶液.冷却水将此过程的吸收热冷却,因此温度相对恒定.稀释溶液通过循环泵输送至高温再生器和低温再生器
3) 高温再生器
冷媒蒸汽在吸收器被浓缩液吸收,浓缩液被稀释.该溶液在高温再生器中被加热,再次分离为冷媒蒸汽和浓缩液.分离出的冷媒蒸汽输送至低温再生器,浓缩液输送至吸收器
4) 低温再生器
低温再生器的稀释溶液被高温再生器输送过来的冷媒蒸汽加热,分离成冷媒蒸汽和浓缩液。此时,在低温再生器中产生的冷媒蒸汽流入冷凝器被冷凝;浓缩液则流入吸收器。同时管路内的冷媒蒸汽冷凝后流入冷凝器
5) 冷凝器
高温及低温再生器中流入的冷媒蒸汽被冷却水冷却后喷淋至蒸发器
6) 热交换器
热低温的稀释溶液及预冷高温的浓缩液,提高热的经济性
7) 排水冷却器
利用高温再生器发生的废热,预热稀释溶液;提高热的经济性
