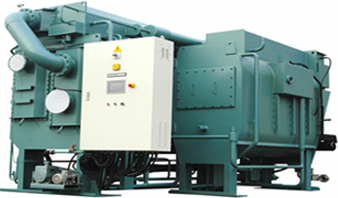

AR-F直燃型溴化锂吸收式冷热水机组






实现效率上升及设备小型化



  通过使用高性能传热管和优化管路排列,使用高效能溶液热交换器,冷媒溶液热交换器,以及改变优化溶液流入方式实现高效率和设备小型.相比现有型号安装面积减小17%,重量减少10%

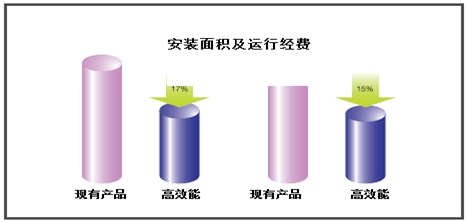

安装面积及运行经费的减少





  采用高效能传热管及传热管回路设计优化



  根据吸收器、蒸发器、冷凝器及低温再生器的通途及特点,采用特殊的传热管及优化回路设计,从而达到设备的小型化及高效能。



  使用高效能溶液热交换器


  在低温热交换器和高温热交换器中采用了高效能的BPHE,提高了冷温水机的效率






 改善溶液流入方式


不仅通过多样化溶液流入方式,提高效率;而且溶液循环泵采用变频器启动,实现了提高部分负荷效率。


 操作简单的高性能控制面板


      i.实现稳定的冷水温度。

在现有PI控制上增加了补偿方式控制,提高了随负荷变化的响应性能,加快了燃烧量,在设备初期启动和负荷变化剧烈时亦可稳定维持冷水出口温度,满足空调系统的要求

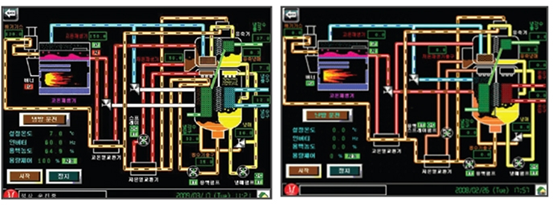

     ii.  彩色触摸显示屏

采用大型彩色触摸显示屏,显示冷水、冷却水温度等基本信息,方便掌握设备运行状态;利用菜单选择方式检查设备运行信息,报警及异常信息,实现方便管理及维护设备



    iii.  异常预知及诊断

功能对冷冻水过冷、溶液结晶及冷却水温度异常具有预知功能,自动控制设备向正常状态运行,一旦发生异常,提供异常诊断及异常记录存档,使用户迅速掌握设备的异常状态。

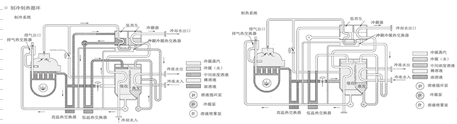

  冷温水机组原理

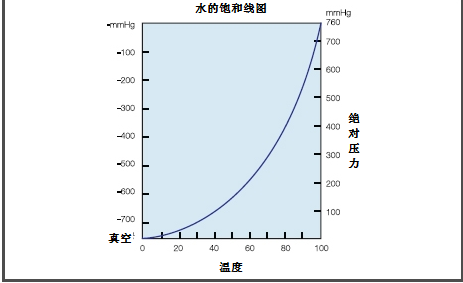

  水(冷媒)在低温低压下蒸发,利用压力越低,水就越容易蒸发的原理制作了吸收式冷温水机组



  溴化锂水溶液(吸收液)具有类似NaCl的吸收性

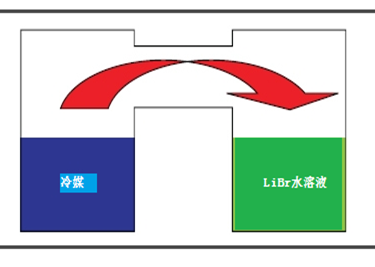

  如图所示,将放有冷媒的容器与LiBr水溶液的容器进行连接,冷媒蒸发后被LiBr水溶液吸收,而原来放有冷媒的容器则保持一定的压力

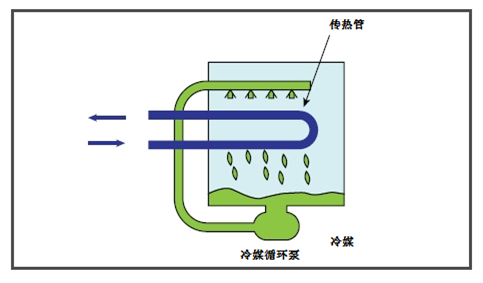

  蒸发器的蒸发作用


  如图所示,放有冷媒(水)的密闭容器内部设置传热管并通入冷冻水,容器内部维持6.5mmHg的真空,则冷媒在5摄氏度进行蒸发,利用吸收的蒸发热将通入传热管内的冷冻水进行冷却。

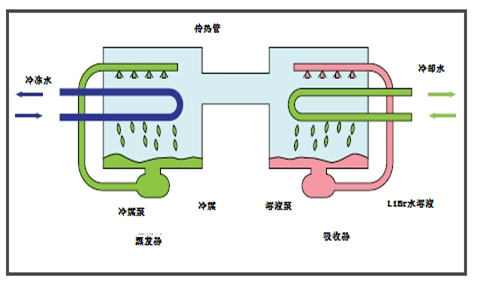

  吸收器的吸收作用


  蒸发器中冷媒不断蒸发,水蒸汽分压变高,蒸发温度也同时上升。将放有LiBr水溶液的容器(吸收器)与蒸发器连接,使其吸收蒸发的冷媒蒸汽,从而维持冷媒的蒸发压力和温度。为除去吸收冷媒蒸汽时所产生的吸收热,在吸收器内设置传热管并通入冷却水进行冷却。

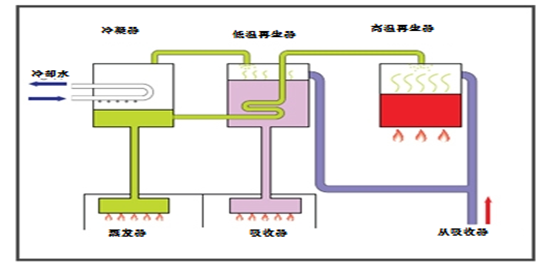

  稀溶液的再生作用(高温及低温再生器)


  LiBr水溶液源源不断吸收水蒸气,水溶液浓度降低,达到平衡后无法发挥吸收作用,因此按照如下方式进行浓缩。将吸收器的稀溶液分别输送至高温再生器及低温再生器。流入高温再生器的稀溶液在burner加热下,产生冷媒蒸汽后被浓缩。高温再生器中产生的高温冷媒蒸汽流入低温再生器的传热管内部,将低温再生器的稀溶液加热并浓缩。低温再生器的作用是冷冷凝高温再生器中产生的冷媒蒸汽。





 蒸发的冷媒蒸汽的冷凝作用(冷凝器)


  低温再生器发生的冷媒蒸汽与在低温传热管内部冷凝的冷媒进入冷凝器,被传热管内通入的冷却水完全冷却后进入蒸发器,从而完成整个制冷循环
